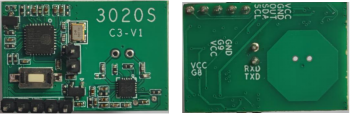

FR58L4LD-3020S(A)过滤雨水树叶雷达模块户外低功耗触发是飞睿智能推出的高性能5.8G雷达传感器,雷达模块利用多普勒原理,通过天线发射高频电磁波并接收初期反射波,以此判断覆盖范围内物体的移动,给出相应电信号。该芯片集成了5.8G微波电路、中频放大电路以及信号处理器,集成度高且生产一致性好,模块外围搭配板载MCU和收发天线,大大提高了传感器的感应性能。

产品特点

雷达模块感应距离远、角度广、无死区、透镜和透镜老化问题不受温度、湿度、气流、灰尘、噪声、亮暗等影响。模块内植入滤雨树叶算法,能过滤掉雨水树叶的误触发,性能稳定,广泛应用于智慧照明、智慧安防、等多个领域。


技术参数

参数

小值

典型值

大值

单位

备注

发射频率

5725

5800

5875

MHz

输出电压

4.5

5

5.5

V

输出高电平

3.3

V

输出低电平

0

V

工作电流

100

uA

感应距离

7

M

滤雨水树叶版本

延时时间

2

S

具体需求可调

光敏阈值

N/A

可选,默认没贴光敏

波束角

120

°

跟天线相关

工作温度

-30

85

存储温度

-50

125

包装方式说明

1,模块用吸塑盒包装,放入吸塑盒中;

2,吸塑盒按照10盒堆叠放入纸箱内;

3,纸箱内的空袭采用泡面填充,减少运输磨损;

4,纸箱底层放入气泡膜,防止运输磨损;

5,顶层用气泡膜盖住,胶带封住,防止晃动。


安装注意事项

1,安装时天线正面应避免有金属材质的外壳或部件,以免屏蔽信号,允许有塑料或玻璃等遮挡物,但遮挡物不要紧贴天线前方;

2,尽量避免将雷达天线方向正对着大型金属设备或管道等;

3,多个雷达模块安装时,应尽量保证各雷达模块的天线相互平行,避免各天线间正对照射,并且模块与模块间保持1m以上间距;

4,雷达传感器应避免正对交流驱动电源,尽量远离驱动电源的整流桥,以免工频干扰雷达信号;

5,雷达模块的供电电源驱动能力建议不小于50mA,否则可能引起传感器工作

6,安装时,要保证传感器的安装位置牢固、稳定,雷达本身的晃动会对信号处理带来很大的影响。

7,安装时,要保证雷达的背面不会有物体运动或震动。由于雷达射频波具有穿透性,天线背面的信号也会穿过雷达板,如果背面有物体运动,也会被天线采集到,影响判断效果。可以采用天线罩或者背板减弱雷达背面物体造成的影响。

8,安装时,尽量保证雷达天线正对要检测的区域,且天线四周开阔无遮挡。
