FR58L4LS-2020M-2 简称 2020M 是飞睿智能推出的高性能低功耗 5.8G 雷达传感器,雷达模块利用多普勒原理,通过天线发射高频电磁波并接收初期反射波,以此判断覆盖范围内物体的移动,给出相应电信号。模块尺寸 20*20MM,该模块集成了 5.8G 微波电路、中频放大电路以及信号处理器,集成度高且生产一致性好,模块内置32 位 MCU 和收发天线,大大提高了传感器的感应性能。
雷达模块感应距离远、角度广、无死区、透镜和透镜老化问题不受温度、湿度、气流、灰尘、噪声、亮暗等影响。
模块内植入滤雨树叶算法,能过滤掉雨水树叶的误触发,性能稳定,广泛应用于智慧照明、智慧安防等多个领域。
模块使用低功耗设计,检测到运动物体时工作电流 3.6mA;无人时会自动进入休眠模式,休眠时电流 70uA.

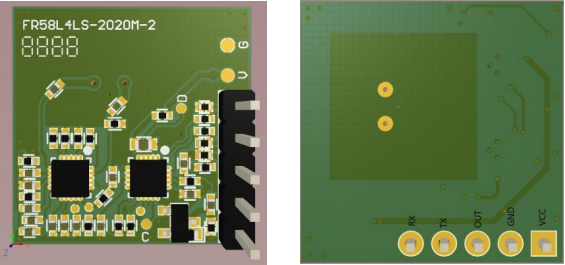

模块正面与反面器件分布图
FR58L4LS-2020M-2 硬件预留 5pin 连接排针,PIN 距为 2.54mm
以下是对各 PIN 角名称、功能、工作范围等进行了详细描述。
模块用吸塑盒包装,放入吸塑盒中;
1, 吸塑盒按照 10 盒堆叠放入纸箱内;
2, 纸箱内的空袭采用泡面填充,减少运输磨损;
3, 纸箱底层放入气泡膜,防止运输磨损;
4, 顶层用气泡膜盖住,胶带封住,防止晃动。
1,安装时天线正面应避免有金属材质的外壳或部件,以免屏蔽信号,允许有塑料或玻璃等遮挡物,但遮挡物不要紧贴天
线前方;
2,尽量避免将雷达天线方向正对着大型金属设备或管道等;
3,多个雷达模块安装时,应尽量保证各雷达模块的天线相互平行,避免各天线间正对照射,并且模块与模块间保持 1m
以上间距;
4,雷达传感器应避免正对交流驱动电源,尽量远离驱动电源的整流桥,以免工频干扰雷达信号;
5,雷达模块的供电电源驱动能力建议不小于 50mA,否则可能引起传感器工作
6,安装时,要保证传感器的安装位置牢固、稳定,雷达本身的晃动会对信号处理带来很大的影响。
7,安装时,尽量保证雷达天线正对要检测的区域,且天线四周开阔无遮挡。
