FR58L2MS-3020S-2

硬件使用说明

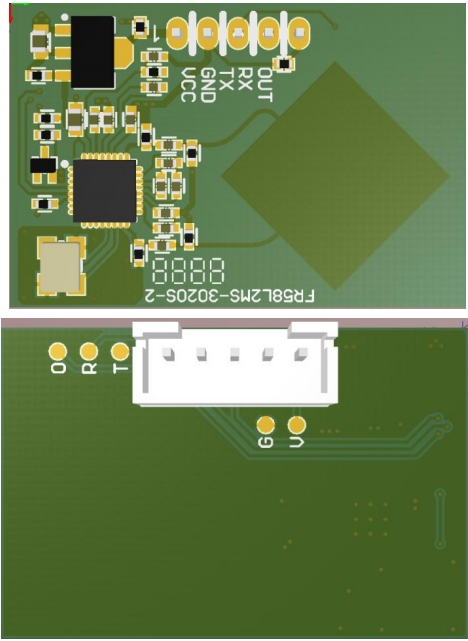

模块正面与反面器件分布图

FR58L2MS-3020S-2硬件安装 5pin 插座，pin间距1.25mm.

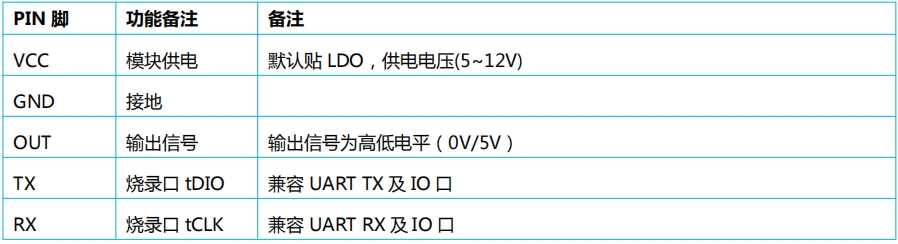

以下是对各 PIN 角名称、功能、工作范围等进行了详细描述。

软件使用说明

FR58L2MS-3020S-2出厂已烧录程序固件，用户可自己通过接口配置相关参数或者联系我们更改相关参数。

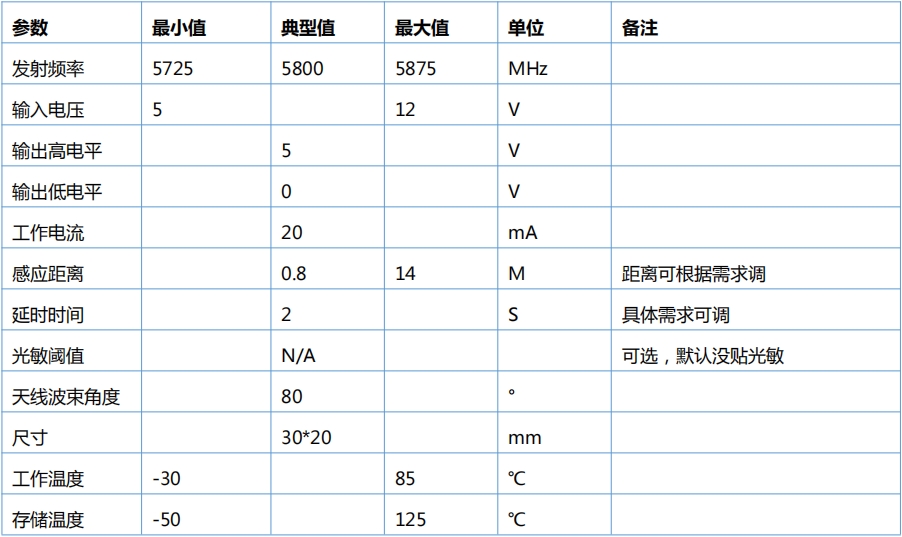

技术参数

感应判断逻辑

FR58L2MS-3020S-2模块会对物体运动进行探测，当模块感应到有运动物体时，OUT输出高电平;当模块感应不到物体运动，OUT 输出低电平。

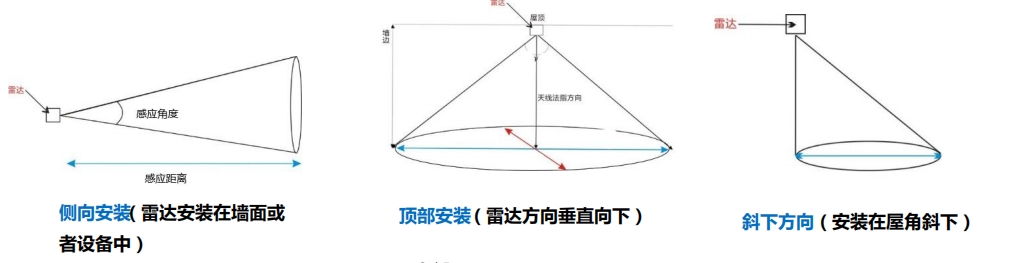

模块安装示意图

备注:模块感应距离与角度与安装环境有关，如果模块近距离背面或者侧面有面积较大金属，会提高天线增益，减小天线角度。

1.不同模块不同测试环境或运动目标下，测试结果有一定差异;

2.金属外壳会对雷达电磁波有屏蔽作用，模块正前方不能有金属存在，否则会严重影响感应距离;

3.感应范围存在感应误差，弱感应区会存在一定的感应不确定性;

4.具体测试环境、条件，可咨询相关技术人员;

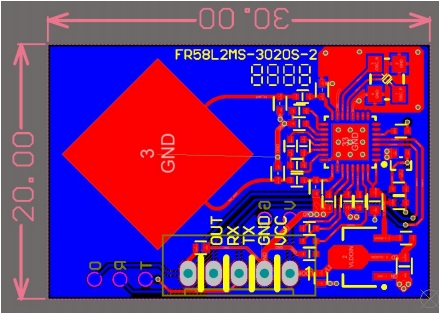

模组尺寸

雷达模块尺寸30*20mm，模块配置5pin插座，PIN 距为1.25mm。

包装方式说明

1，安装时天线正面应避免有金属材质的外壳或部件,以免屏蔽信号,允许有塑料或玻璃等遮挡物,但遮挡物不要紧贴天线前方;

2，尽量避免将雷达天线方向正对着大型金属设备或管道等;

3，多个雷达模块安装时,应尽量保证各雷达模块的天线相互平行,避免各天线间正对照射,并且模块与模块间保持1m以上间距;

4，雷达传感器应避免正对交流驱动电源,尽量远离驱动电源的整流桥,以免工频干扰雷达信号;

5，雷达模块的供电电源驱动能力建议不小于50mA,否则可能引响传感器工作;

6，安装时，要保证传感器的安装位置牢固、稳定，雷达本身的晃动会对信号处理带来很大的影响。

7，安装时，要保证雷达的背面不会有物体运动或震动。由于雷达射频波具有穿透性，天线背面的信号也会穿过雷达板，如果背面有物体运动，也会被天线采集到，影响判断效果。可以采用天线罩或者背板减弱雷达背面物体造成的影响。

8，安装时，尽量保证雷达天线正对要检测的区域，且天线四周开阔无遮挡。
